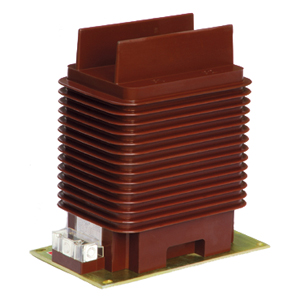

LZZBJ9-35電流互感器
產品詳情
概述
LZZBJ9-35電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，。產品精度高、功耗小，溫升低，運行穩定可靠。 特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。
保護級準確限值系數與二次負荷關系曲線見圖
.jpg)

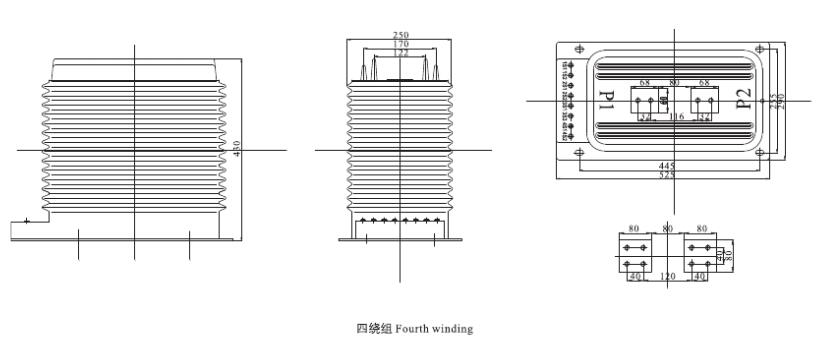

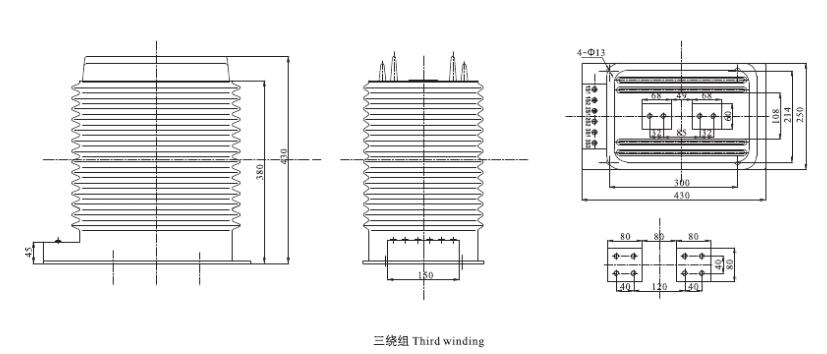

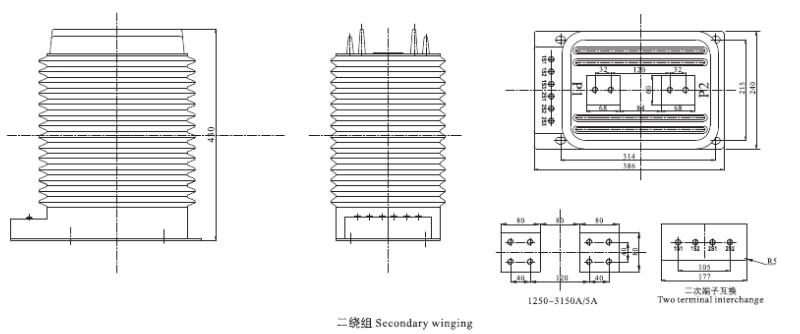

LZZBJ9-35電流互感器外形尺寸
技術參數(戶內)
| 產品型號 | 額定一次電流A | 準確及組合 | 額定輸出VA | 額定短時熱電流(KA/S) | 額定動穩定電流 |
| 15 | 0.2/10P10 0.5/10P10 0.2/5P20 0.2/0.5/10P10 0.2/50.5/5P20 0.2/10P10/5P20 0.5/10P15/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1.5/1 | 3.75 | |
| LZZBJ9-35 | 20 | 20/1 | 5 | ||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7.5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31.5/3 | 80 | |||
| 400 | 31.5/3 | 80 | |||
| 500 | 31.5/3 | 80 | |||
| 600 | 31.5/3 | 80 | |||
| 800 | 31.5/3 | 80 | |||
| 1000 | 31.5/3 | 80 | |||
| 1200 | 31.5/3 | 80 | |||
| 1500 | 31.5/3 | 80 | |||
| 2000 | 31.5/3 | 80 |
IEC69944-1：2003《互感器 第1部分：電流互感器》
GB311.1-1997《高壓輸變電設備的絕緣配合》
JB/T5356-2002《電流互感器試驗導則》
電氣性能
額定電壓:35 kV
額定頻率:50 Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20～2000A
額定二次電流:5或1A
局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
環境條件
使用環境: 戶內
環境溫度: -5～40 ℃
24h內相對濕度平均值: ≤95%
1月內相對濕度平均值: ≤90%
額定海拔高度:≤1000m
防污穢等級: Ⅱ
