JDG-0.5 380/√3/0.1/√3v電壓互感器

實物圖：

　　JDG-0.5電壓互感器簡介

　　JDG-0.5電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。

　　JDG-0.5低壓電壓互感器參數

　　JDG-0.5 380/√3/0.1/√3v 0.5/1也有做JDG-0.5 380/3 0.1/√3v  0.5/1

　　在測量高電壓時為了安全、方便，通過電壓互感器把高電壓變?yōu)榈碗妷?/p>

　　(一般為100V)用于二次回路的測量儀表和繼電保護裝置。根據給出的參數。其含義如下：

　　1、380/根號3是電壓互感器一次繞組電壓值，即高壓側一次額定電壓值；

　　2、100/根號3是電壓互感器二次繞組輸出的額定電壓值，通常用于保護、測量；

　　3、100/3是電壓互感器二次輔助繞組輸出的額定電壓值。

　　外形尺寸圖

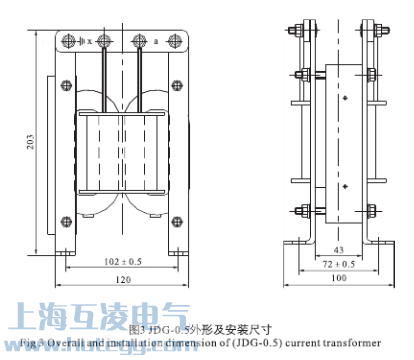

JDG-0.5電壓互感器外形尺寸1

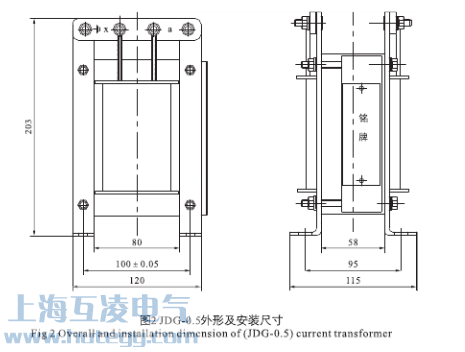

JDG-0.5電壓互感器外形尺寸2

　　接線方式

　電壓互感器不是串接的，跟CT不一樣，PT是采用并接的方式

　　正確安裝電壓互感器通常應注意以下幾點：(1)二次側一端要接地。電壓互感器的二次側有一端必須接地。這主要是為了防止其一次、二次側繞組間絕緣擊穿時，一次側的高電壓竄入二次側，危及人身和設備的安全。(2)要有短路保護措施。電...

　　正確安裝電壓互感器通常應注意以下幾點：

　　(1)二次側一端要接地。電壓互感器的二次側有一端必須接地。這主要是為了防止其一次、二次側繞組間絕緣擊穿時，一次側的高電壓竄入二次側，危及人身和設備的安全。

　　(2)要有短路保護措施。電壓互感器的一次、二次側一般都應裝設熔斷器作為短路保護，同時其一次側應裝設隔離開關作為檢修用。但作為移相電容器放電用的電壓互感器一次側，不得裝熔斷器，這是由于移相電容器的安全放電要求所致。

　　(3)電壓互感器除其二次繞組的一端要接地之外，其鐵芯和外殼也必須可靠接地。但二次側的線圈不得短路，否則，一次、二次繞組會過熱而導致電壓互感器損壞。

JDG-0.5電壓互感器價格查詢

　　價格說明

　　pricedescription

　　顯示單價僅僅只是一個方便拍付的基數

　　具體價格視產品參數要求而定

　　采購說明

　　外形說明

　　OUTLINEDESCRIPTION

　　因技術、工藝等方面的改進，產品外形會進行相應的調整，

　　若有更新恕不再另行通知，產品圖片若與實物有差別

　　請以實物為準
