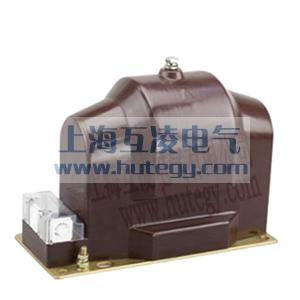

JDZX9-10G電壓互感器
產品詳情
概述
JDZX9-10G電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用，本產品為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。
技術參數
1. 局部放電水平符合GB1207-1997《電壓互感器》標準
2. 產品表面爬電距離滿足Ⅱ級污穢等級
3. 負載的功率因數 ：COSφ=0.8 (滯后)

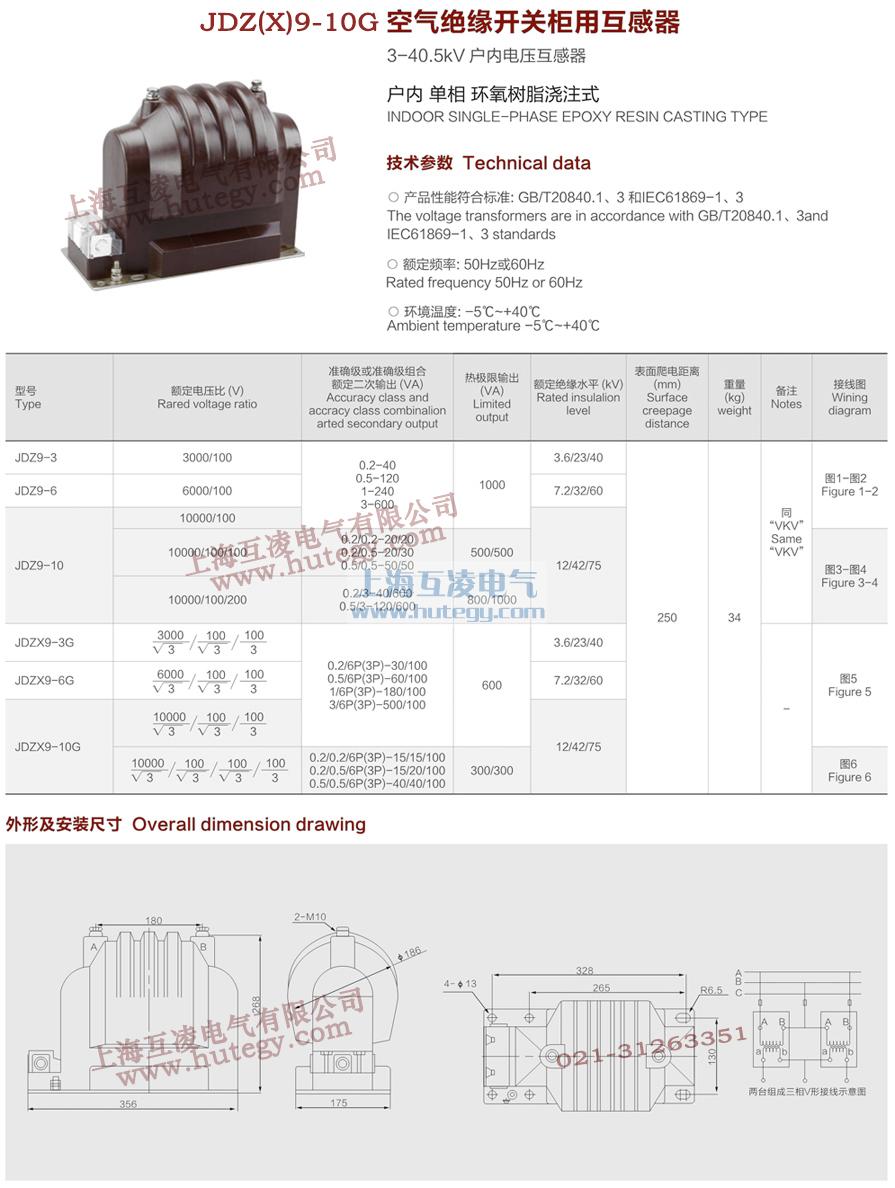

4. 其他技術參數見表
| 型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | 備注 | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | |||||
| JDZX9-10G | 10000√3/100√3/100/3 | 30 | 60 | 180 | 500 | / | / | 100 | 600 | 12/42/75 | 無 |
| 10000√3/100√3/100√3/100/3 | / | / | / | / | 15/15 15/20 |
40/40 | 400/400 | ||||

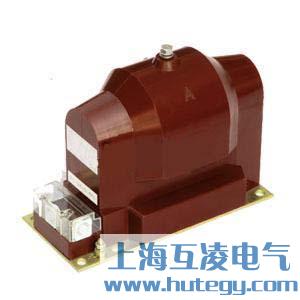

結構
本型電壓互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環氧樹脂內，絕緣性能優良，耐潮濕。除JDZX9-3,6,10G為半絕緣結構外，其余均為全絕緣結構。
- 產品名稱：
JDZX9-10G電壓互感器
- 型號：
JDZX9-10G
